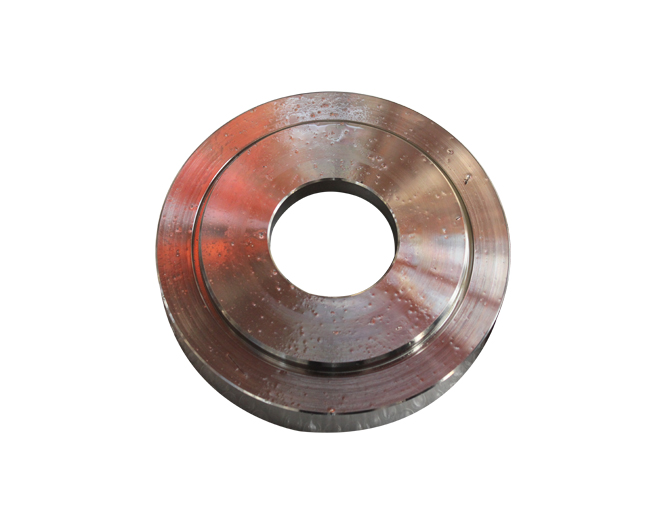

法蘭的知識介紹 鋼管壁厚表示方法 鋼管壁厚表示方法有管子表號、鋼管壁厚尺寸和管子重量三種方法1)以管子表號"Sch"表示壁厚。 管子表號是管子設計壓力與設計溫度下材料許用應力的比值乘以1000,并經圓整后的數值。 即:Sch＝P/[σ]t×1000ANSIB36.10壁厚等級：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十個等級; ANSIB36.19壁厚等級：Sch5s、Sch10s、Sch40s、Sch80s四個等級;2）以鋼管壁厚尺寸表示中國、ISO、日本部分鋼管標準采用3）是以管子重量表示管壁厚度,它將管子壁厚分為三種：a.標準重量管,以STD表示b.加厚管，以XS表示c.特厚管，以XXS表示。對于DN≤250mn的管子，Sch40相當于STD，DN<200mm的管子,Sch80相當于XS。 法蘭：歐式法蘭和美式法蘭 壓力等級：PN0.10.250.61.01.62.54.06.310.016.025.040.0MPa歐式法蘭（DIN） 壓力等級：PN2.05.06.810.015.025.042.0MPa美式法蘭（ANSI）CL15030040060090015002500Psi由此可以看出，無論是法蘭還是管子，上述兩個系列或兩個體系是不能混合使用的。 ANSI——美國國家標準化組織 ASTM.AmericanSocietyofTestingMaterials,——美國材料實驗協會 國際上常用的標準體系 隨著我國對外改革開放和加入WTO，各行業與國際上聯系越來越多，為了更好地與國際接軌，就要求從事壓力管道設計的人員對國際上通用的和先進的相關標準體系有所了解。下面介紹幾個主要的應用標準體系。 德國及前蘇聯應用標準體系a.德國（DIN）管子：大外徑系列管法蘭：歐式法蘭 壓力等級：PN0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.013個等級 公稱直徑：DN6～4000mm 法蘭密封面：平面、凸臺面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜

片焊接面7種 法蘭型式：平焊板式、平焊松套式、翻邊松套式、對焊翻邊松套式、對焊環翻邊松套式、對焊式、螺紋連接式、整體式及法蘭蓋9種。 常用的標準DIN2410.T.1DIN2448DIN2458DIN2500DIN2501.T.1DIN2519DIN2980 管子及鋼管標準概述 無縫鋼管尺寸及單位長度質量焊接鋼管尺寸及單位長度質量法蘭一般說明法蘭連接尺寸 鋼法蘭交貨技術條件帶螺紋的鋼管配件b.前蘇聯（ΓOCT） 管子：小外徑系列外徑尺寸同我國的JB系列管法蘭：歐式法蘭 壓力等級：PN0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、20.011個等級 公稱直徑：DN6~3000mm 法蘭密封面：全平面、凸臺面、凹凸面、聚四氟乙烯用榫槽面、透鏡面及橢圓型環連接面7種。 法蘭型式：平焊板式、平焊松套式、翻邊松套式、對焊式、螺紋連接式、整體式及法蘭7種 ※德國管法蘭標準DIN和前蘇聯管法蘭標準ΓOCT在PN≤16.0的等級中可以配對使用,但已不能互換(因為接管尺寸系列不同)。隨著前蘇聯解體,其應用標準體系ΓOCT目前在國際工程上已很少用。 美國應用標準體系(ANSI) 美國國家標準ANSIB16.5《鋼制管法蘭及法蘭管件》是一個比較完整、比較成熟同時也是國際上比較流行、比較通用的先進標準。該標準與其它相關的ANSI、API、ASTM、MSS組成的壓力管道應用標準體系形成于大量的試驗研究基礎之上,并經歷了數十年的實踐檢驗,因此不失為一個科學、先進的標準,并廣泛為各個國家所接受。 管子：大外徑系列(ANSIB36.10和ANSIB36.19)公稱直徑范圍：(DN6~DN2000)mm壁厚表示方法： 1）是以管子表號"Sch"表示壁厚；2）是以管子重量表示管壁厚度。
管法蘭：美式法蘭 壓力等級：CL15030040060090015002500Psi7個等級公稱直徑：DN15~600mm 法蘭密封面：凸臺面（RF）、凹凸面（MF）、榫槽面（TG）、金屬環連接面4種 法蘭型式：平焊式、承插焊式、對焊式、螺紋連接式、松套式及法蘭蓋6種 美國應用標準體系ANSI中常用的標準有：ANSI/ASMEB36.10無縫及焊接鋼管 ANSI/ASMEB36.19不銹鋼無縫及焊接鋼管ANSI/ASMEB16.9工廠制造的鋼對焊管件ANSI/ASMEB16.11承插焊和螺紋鍛造管件 ANSI/ASMEB16.28鋼制對焊小半徑彎頭和回彎頭 ASME/ANSIB16.34法蘭連接、螺紋連接和焊接連接的閥門ASME/ANSIB16.5管法蘭和法蘭管件ASME/ANSIB16.36孔板法蘭 ASME/ANSIB16.42球墨鑄鐵法蘭和法蘭管件ASME/ANSIB16.47大直徑鋼法蘭 ASME/ANSIB16.20管法蘭用纏繞式、包覆式墊片和環槽式用金屬墊片ASME/ANSIB16.21管法蘭用非金屬平墊片ASME/ANSIB18.2.1方頭和六角頭螺栓和螺紋ASME/ANSIB18.2.2方頭和六角頭螺母APIstd605大口徑法蘭、法蘭蓋APIstd526法蘭連接鋼制泄壓閥APIstd598閥門的檢驗與試驗 APIstd599法蘭連接和焊接連接的金屬旋塞閥.果APIstd600法蘭和對焊連接的鋼制閘閥APIstd602小型鋼閘閥(緊湊型閘閥)APIstd603150磅耐腐蝕用法蘭閥 APIstd608法蘭連接和對焊連接的金屬球閥APIstd609支耳型和對夾型蝶閥APIstd6D管道閥門規范MSSSP-44帶頸平焊法蘭 日本應用標準體系(JIS) 管子：大外徑系列(JISG3454、JISG3458、JISG3459)與ANSI大多數相同 無縫鋼管公稱直徑：(DN6~DN650)mm壁厚表示方法：管子表號"Sch"表示壁厚碳鋼及合金鋼JISG3454、JISG3458： Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch16010個等級; 不銹鋼JISG3459：Sch5s、Sch10s、Sch20s、Sch40s、Sch80s、Sch120s、
